Приложение 8
ПРОВЕРКА И ПОПРАВКА НА НИВЕЛИРА И НИВЕЛАЧНИТЕ ЛАТИ
Нивелацията - IV клас се извършва с либелни и компенсаторни нивелири, които преди започване на работата следва да се проверят дали отговарят на следните условия:
1. Оста на кръглата либела да бъде успоредна на вертикалната ос (оста на въртене) на нивелира.
2. Визирната ос на зрителната тръба при подравнена либела, съответно при правилно функциониране на компенсатора, да е успоредна на либелната тангента.
3. Хоризонталната нишка на нишковия кръст да бъде хоризонтална.
Първо условие
Проверка
Кръглата либела се хоризонтира с повдигателните винтове, поставя се успоредно на два от тях и нивелирът се завъра на 200g. Изместването на мехурчето означава, че съществува двойна грешка.
Поправка
Половината от грешката се отстранява с двата повдигателни винта, а другата половина - чрез поправителните винтчета на либелата. За проверка нивелирът се завърта на 100g по посока на третия повдигателен винт. Действието се повтаря, докато при завъртане на нивелира, либелата остава винаги подравнена.
Второ условие
Проверка

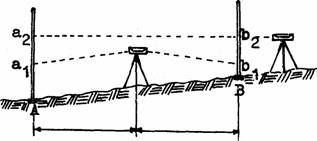

По равен или слабо наклонен терен се избират две
точки А и В, отдалечени на 40-50 m, които се означават с колчета или здраво
забити подложки. Нивелирът се поставя в средата между точките А и В. Върху
точката А се поставя лата и при подравнена либела (установен компенсатор) се
прави отчет а1, след това
латата се премества в точка В и се прави отчет b1. Премества се
нивелирът до точка А на възможно близко разстояние, позволяващо отчитане по
латата и се извършва отчет а2. Латата се премества в далечната точка
В и се отчита b2.
От отчетите а1 – b1 = h1, се изчислява безгрешното превишение между точките А и B, което при успоредност на визирната ос и либелната тангента (правилно функциониране на компенсатора) трябва да бъде еднакво с а2 – b2 = h2. След извършване на отчета а2 се изчислява отчетът b2 по далечната лата:
b2
= а2 – (a1 – b1)
В случай, че изчисленият отчет b2 не съвпада с действителния, налице е неуспоредност на осите или неправилно действие на компенсатора. Отчетите по латите следва да се извършват за най-малко време.
Поправка
При либелни нивелири с елевационния винт зрителната тръба се насочва на отчет b2 и нарушеното хоризонтално положение на либелата се възстановява с поправителните й винтчета.
При компенсаторни нивелири зрителната тръба се насочва на отчет b2 с поправителните винтчета на нишковия кръст.
Пример:
|
a1 |
1897 |
a2 |
1523 |
|
b1 |
1316 |
-( a1-b1) |
0581 |
|
a1-b1 |
0581 |
b2 |
0942 |
Трето условие
Проверка
Избира се точка, която да попадне в лявата част на зрителното поле на тръбата върху хоризонталната нишка. Тръбата се придвижва с микрометричния винт и се следи дали точката се отклонява от нишката. При отклонение условието не е изпълнено.
Поправка
Нишковият кръст се наклонява с поправителните винтчета, докато хоризонталната нишка заеме действително хоризонтално положение.
Проверка и поправка на нивелачните лати
Латата се проверява по отношение на мехурчето на кръглата либела, което при отвесно положение на латата трябва да бъде в средата на кръгчето. Проверката се извършва по следния начин:
Закрепва се латата отвесно и неподвижно до стена и с хоризонтиран нивелир се проектира вертикалната нишка по средната линия на латата. При отклонение мехурчето на либелата на латата се привежда в средата посредством поправителните винтчета. Латата се завърта на 100g и се поставя във вертикално положение. Ако мехурчето се измести, посредством поправителните винтчета се придвижва в средата. Тези действия се повтарят неколкократно, докато мехурчето на латата остане в средата в две взаимно перпендикулярни положения на отвесираната лата.
