Приложение 7

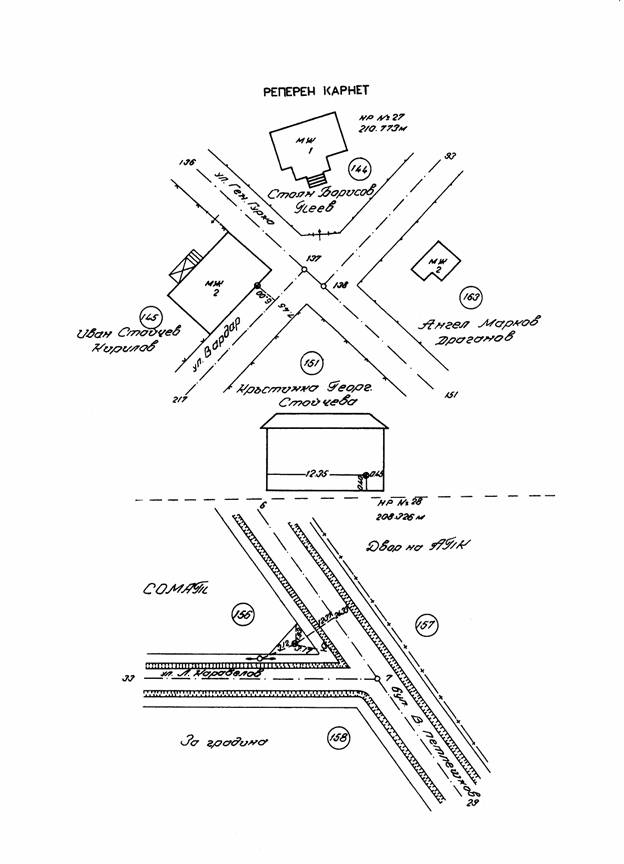

Скицата за местонахождението на репера се изработва окомерно, ориентира се на север и съдържа: нивелачния репер и неговия номер, близкостоящите и съседни осови точки и свързващите ги осови линии, номерата на кварталите от застроителния и регулационен план, имената на собствениците на имотите, вида и разположението на сградите, наименованията на улиците, вида и разположението на местни предмети, от които е извършено реперирането. както и данни за ортогоналното репериране. Предметите се изобразяват с условни знаци, като на някои от тях (дървета, стълбове и други) се поставят пояснителни надписи. Реперните разстояния се означават с прекъсната линия и се вписват стойностите им.

Реперирането от местни предмети за репери, поставени в сгради и съоръжения, се отразява на допълнителна скица, в която сградата или съоръжението се дава схематично, като се означават разстоянията от нивелачния репер до краищата на фасадата, височината на терена и др.

След изчисление на надморските височини на нивелачните репери, те се вписват с червен цвят в реперния карнет на съответната страница.
